集成板載JTAG-HS1下載器，簡單易用

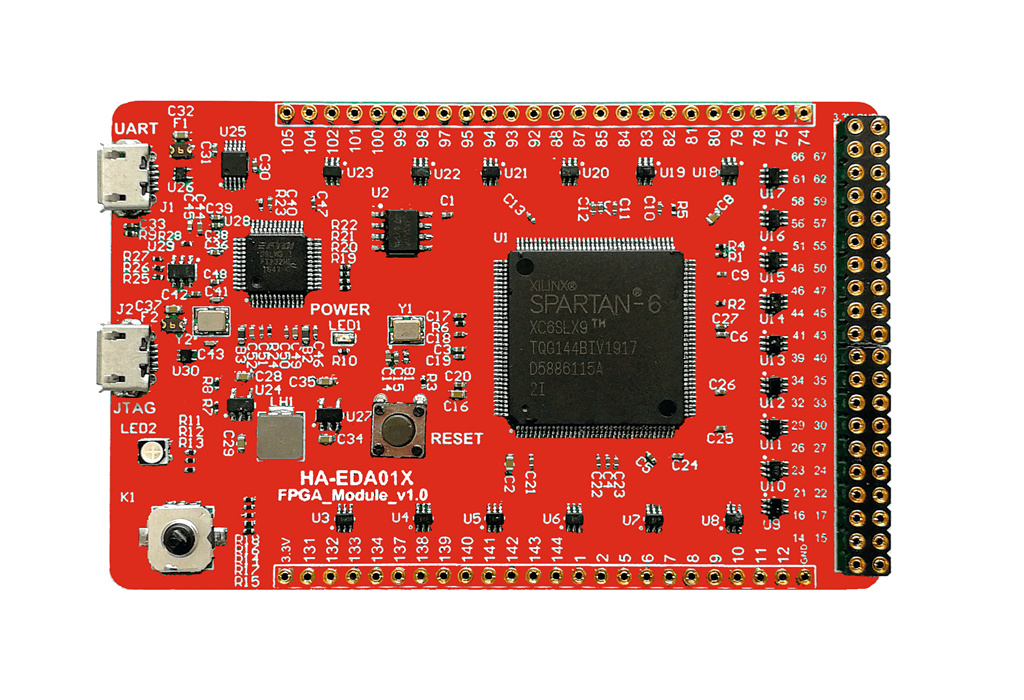

88個開放IO全部帶有ESD防護芯片（圖片中黃色區域芯片），防止損壞
針/孔兩種連接端子，靈活方便

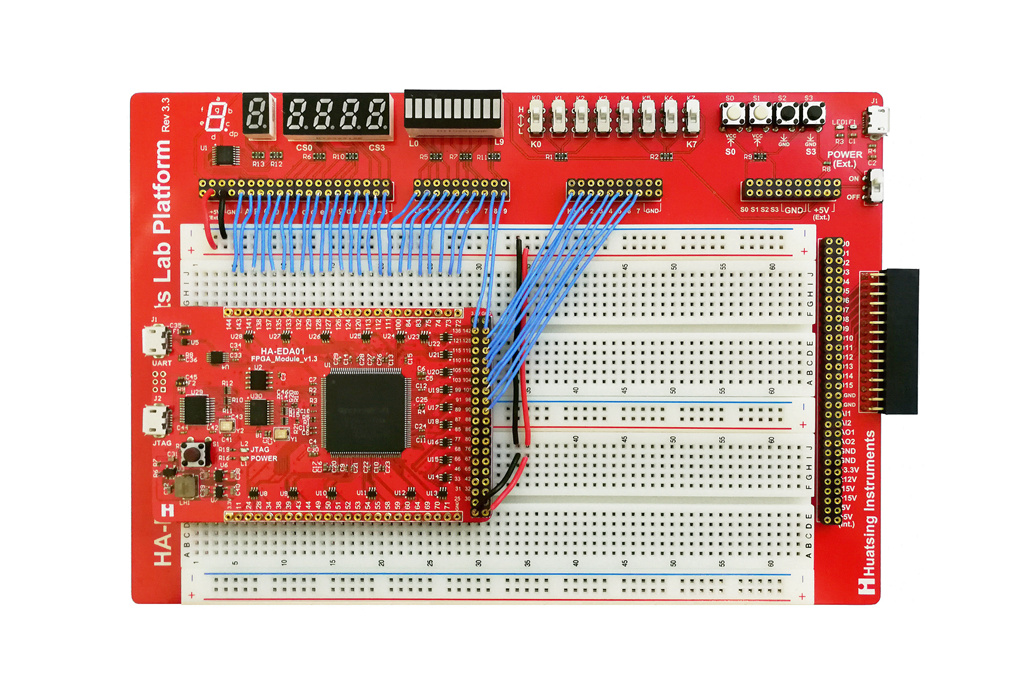

華清科儀推出的HA-EDA01X FPGA模塊既可以單獨使用，也可以與DCLK-1000/2000數字電路實驗套件配合使用，能夠完成眾EDA實驗項目，滿足了數字電路實驗中可編程器件應用單元教學要求。HA-EDA01X FPGA模塊核心為Xilinx Spartan-6芯片，芯片的大部分IO都開放給用戶使用且都加了保護芯片，解決了學生實驗時誤操作容易造成主芯片損壞的問題。HA-EDA01X FPGA模塊上集成了板載下載器，UART串行接口、RGB三色LED，5向按鍵（搖桿）等器件等，使用起來靈活方便，豐富了實驗內容，增加了趣味性。
名 稱 | 規 格 |
FPGA | Xilinx Spartan-6 XC6SLX9 |
用戶IO數量 | 88（均帶有保護） |
| IO器件 | RGB-LED / 5向按鍵（搖桿） |
板載下載器 | JTAG-HS1 |
UART接口 | USB轉UART |
板載晶振 | 50MHz |
按鍵 | Reset |
指示燈 | 電源 |
